KARBURATOR 2

Ada 7 system yang terdapat pada karburator roda empat atau mobil


  1. Sistem Pelampung
Sistem pelampung diperlukan untuk menjaga agar permukaan bahan bakar pada ruang pelampung selalu konstan. Pada ruang pelampung terdapat pelampung (float) dan jarum pelampung (needle valve).







Pelampung dapat bergerak naik turun sesuai dengan tinggi permukaan bahan bakar, sedang jarum pelampung berfungsi untuk membuka dan menutup saluran bahan bakar yang berasal dari pompa bahan bakar. Apabila permukaan bahan bakar di dalam ruang pelampung turun, maka pelampung akan turun sehingga jarum pelampung membuka saluran masuk. Akibatnya bahan bakar yang berasal dari pompa bahan bakar mengalir masuk ke ruang pelampung. Selanjutnya apabila permukaan bahan bakar dalam ruang pelampung naik, maka pelampung ikut naik sehingga jarum pelampung menutup saluran bahan bakar. Akibatnya aliran bahan bakar terhenti. Demikian seterusnya sehingga permukaan bahan bakar diharapkan selalu konstan walaupun putaran mesin berubah-ubah. Dalam kenyataannya jarum pelampung terdiri atas katup jarum, pegas dan pin. Pada katup jarum terdapat pegas yang berfungsi untuk mencegah pembukaan katup jarum pada saat kendaraan terguncang.

2. Sistem Stasioner/idle dan Kecepatan lambat




Pada saat mesin berputar stasioner, bahan bakar mengalir dari ruang pelampung melalui primary main jet, kemudian ke slow jet, economizer jet, dan akhirnya ke ruang bakar melalui idle port.
Kemudian pada saat pedal gas ditekan sedikit, maka katup gas akan membuka lebih lebar sehingga aliran bahan bakar dari ruang pelampung tersebut masuk ke ruang bakar selain melalui idle port juga  melalui slow port.

 3. Sistem kecepatan Tinggi Primer

Pada saat pedal gas dibuka lebih lebar, aliran bahan bakar dari ruang pelampung langsung menuju primary main nozle (nosel utama primer). Sementara dari idel port dan slow port tidak lagi mengeluarkan bahan bakar karena kevakuman pada idel port dan slow port lebih rendah dari pada di daerah prymary main nozle.




Pada saat pedal gas dibuka lebih lebar, aliran bahan bakar dari ruang pelampung langsung menuju primary main nozle (nosel utama primer). Sementara dari idel port dan slow port tidak lagi mengeluarkan bahan bakar karena kevakuman pada idel port dan slow port lebih rendah dari pada di daerah prymary main nozle.

4. Sistem Kecepatan Tinggi Sekunder




Pada saat pedal gas dibuka penuh, maka katup gas sekunder (secondary throttle valve) terbuka sehingga bahan bakar keluar selain dari nosel utama primer juga melalui nosel utama sekunder. Dengan demikian jumlah bahan bakar yang masuk lebih banyak lagi, karena dari kedua nosel mengeluarkan bahan bakar.

5. Power System

Prymary high sistem mempunyai perencanaan untuk pemakaian bahan bakar yang ekonomis. Apabila mesin harus mengeluarkan tenaga yang besar, maka harus ada tambahan bahan bakar ke prymary high speed system. Tambahan bahan bakar disuplai oleh power sistem (sistem tenaga) sehingga campuran udara dan bahan bakar menjadi kaya (12-13 : 1).

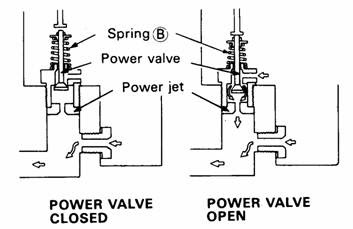

Apabila katup gas hanya terbuka sedikit, kevakuman pada intake manifold besar, sehingga power piston akan terhisap pada posisi atas. Hal tersebut akan menyebabkan power spring (B) menekan power valve sehingga power valve tertutup. Apabila katup gas dibuka lebih lebar, maka kevakuman pada intake manifold akan berkurang sehingga kevakuman tersebut tidak mampu melawan tegangan pegas power valve (spring A). Akibatnya power piston akan menekan power valve sehingga saluran power jet terbuka. Pada keadaan seperti ini bahan bakar disuplai dari prymary main jet dan power jet.




 6. Axelaration System


Pada saat pedal gas diinjak secara tiba-tiba, katup gas akan membuka secara tiba-tipa pula, sehingga aliran udara akan menjadi lebih cepat. Sementara bahan bakar mengalir lebih lambat karena berat jenis bahan bakar lebih rendah dari pada udara sehingga campuran menjadi kurus. Padahal pada keadaan tersebut dibutuhkan campuran yang kaya. Untuk itu pada karburator dilengkapi dengan sistem percepatan.

Pada saat pedal gas diinjak secara tiba-tiba, plunger pompa akan bergerak turun menekan bahan bakar yang ada di ruangan di bawah plunger pompa. Akibatnya bahan bakar akan mendorong outlet steel ball dan discharge weight, sehingga bahan bakar keluar melalui pump jet menuju ruang bakar. Setelah melakukan penekanan, plunger pump kembali ke posisi semula karena adanya pegas yang ada di bawah plunger pompa. Akibatnya bahan bakar yang ada di ruang pelampung terhisap melalui inlet steel ball
7. Cuk System

     Suk sistem ada dua

             a. Sistem cuk Manual
                   Pada sistem cuk manual untuk membuka dan menutup katup cuk digunakan linkage yang dihubungkan ke ruang kemudi. Apabila pengemudi akan membuka atau menutup katup cuk cukup menarik atau menekan tombol cuk yang ada pada instrumen panel (dashboard)
            b. Sistem cuk otomatis

            Pada sistem cuk otomatis, katup cuk membuka dan menutup secara otomatis tergantung dari temperatur mesin. Pada umumnya sistem cuk otomatis yang digunakan pada karburator ada dua macam yaitu : sistem pemanas dari exhaust dan sistem electric.

           Pada saat mesin distart katup cuk tertutup rapat hingga temperatur di ruang mesin mencapai 25˚ C. Apabila mesin dihidupkan dalam keadaan katup cuk menutup maka akan terjadi kevakuman di bawah katup cuk. Hal tersebut akan menyebabkan bahan bakar keluar melalui prymary low dan high speed system dan campuran menjadi kaya.



Setelah mesin hidup, pada terminal L timbul arus dari voltage regulator, arus tersebut akan mengalir ke choke relay sehingga menjadi ON. Akibatnya arus dari ignition switch mengalir melalui choke relay menuju ke masa electric heat coil. Apabila electric heat coil membara/panas maka bimetal element akan mengembang dan akan membuka choke valve.


PTC berfungsi untuk mencegah arus yang berlebihan yang mengalir dari electric heat coil, apabila katup cuk telah terbuka (temperatur di dalam rumah pegas telah mencapai 100˚ C)
